Couples de serrage de culasse Beta Marine et Craftsman : tous les modèles répertoriés

Après notre aperçu des moteurs Nanni, nous nous penchons à nouveau sur la culasse, cette fois pour deux autres marques populaires : Beta Marine et Craftsman Marine. Vous trouverez ci-dessous les couples de serrage de culasse Beta Marine par modèle, de la petite Beta 14 à la Beta 75, ainsi que la gamme Craftsman Marine avec les valeurs correspondantes. Vous découvrirez également sur quel moteur de base chaque modèle est construit, car c'est par là que commence toute réparation de culasse.

Kubota ou Mitsubishi : sachez ce qui se cache dans votre moteur

De nombreux diesels marins sont des moteurs industriels marinisés. Beta Marine construit pratiquement toute sa gamme sur des blocs diesel Kubota, tout comme Nanni et Universal. Craftsman Marine, quant à lui, choisit Mitsubishi comme base, les mêmes blocs que vous trouverez également sous la ligne Vetus M et la série Solé Mini. En pratique, cela signifie que la culasse, le joint de culasse et les vis de culasse sont identiques à ceux du moteur de base, et les couples de serrage proviennent directement de la documentation d'atelier de Kubota ou Mitsubishi.

Chez Parts4Boats, nous fournissons de stock les pièces de culasse pour les deux familles : culasses complètes, joints de culasse, vis de culasse, soupapes et poches de joints.

Couples de serrage de culasse Beta Marine par modèle

Le tableau indique les modèles Beta Marine avec leur moteur de base Kubota et le couple de serrage des vis de culasse. Les valeurs s'appliquent à des vis huilées.

Attention pour les Beta 50 et Beta 60 : tout comme leurs équivalents Nanni, la culasse existe en trois versions, injection indirecte type 1 et type 2, et une variante à injection directe. Nous fournissons les trois versions, nue ou complète avec soupapes. Vous hésitez sur celle qui équipe votre moteur ? Envoyez-nous votre numéro de moteur et nous le chercherons pour vous. Le Beta 38 et le Beta 45T partagent la même culasse ; pour les deux, nous avons le joint de culasse et les poches de joints complètes en stock.

Craftsman Marine : du Mitsubishi sous le capot

La marque néerlandaise Craftsman Marine construit ses moteurs sur des blocs Mitsubishi. C'est la même base que la série Vetus M et la série Solé Mini, ce qui rend de nombreuses pièces interchangeables. Voici les modèles avec leur moteur de base et leurs couples de serrage :

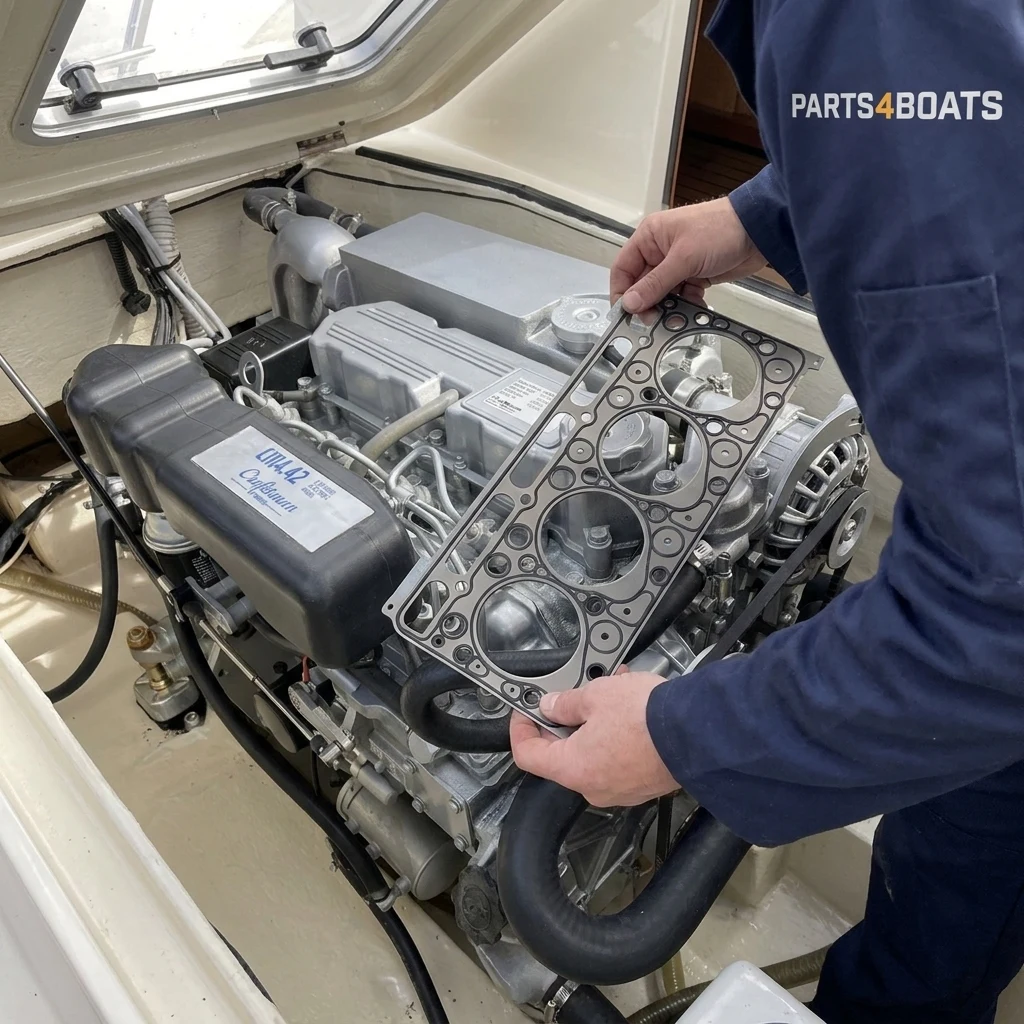

Les L2E et L3E ont deux tailles de vis dans la culasse ; veillez donc à bien distinguer les valeurs. Pour les moteurs Craftsman, nous fournissons entre autres le démarreur pour la série CM3 et des injecteurs qui s'adaptent également aux variantes Vetus et Solé.

Comment serrer correctement la culasse

Le couple de serrage ne représente que la moitié du travail, la méthode est l'autre moitié. Vérifiez d'abord l'étirement et l'état des filets des vis de culasse et remplacez-les en cas de doute. Huilez légèrement le fileté et le dessous de la tête de vis ; toutes les valeurs indiquées s'appliquent à des vis huilées. Le joint de culasse se monte à sec, sans mastic ni graisse. Serrez les vis en diagonale de l'intérieur vers l'extérieur, en deux ou trois étapes régulières jusqu'au couple final. Réglez ensuite le jeu aux soupapes : pour les petites séries Kubota et la série 05, il est de 0,145 à 0,185 mm à froid, et pour la série Kubota 03 de 0,18 à 0,22 mm. Pour les modèles Mitsubishi, consultez la valeur dans le manuel d'atelier de votre type de moteur.

Également important lors d'une révision : les couples de serrage des vis de bielle

Quiconque dépose la culasse en profite souvent pour effectuer le reste de la révision. C'est pourquoi vous trouverez ci-dessous les couples de serrage des vis de bielle par série, également pour des vis huilées. Important : lors d'une révision, remplacez toujours complètement les vis de bielle et ne réutilisez jamais de vieilles vis. Une vis de bielle allongée est l'une des erreurs les plus coûteuses que vous puissiez commettre à bord.

Détail marquant pour ceux qui connaissent les deux marques : sur la petite série Mitsubishi L, les vis de bielle sont serrées plus fort que sur le S4L2 plus grand. Ne vous fiez donc jamais à votre intuition et travaillez toujours avec la clé dynamométrique.

Informations importantes

Toutes les valeurs mentionnées sont données à titre indicatif et proviennent de la documentation d'atelier des moteurs de base Kubota et Mitsubishi. En cas de doute, consultez le manuel de votre propre moteur ou envoyez-nous le numéro de moteur figurant sur la plaque constructeur afin que nous puissions rechercher la spécification exacte pour vous. Cela vaut particulièrement pour les plus grands modèles Beta dont la valeur ci-dessus est sur demande.

Vous naviguez avec un Nanni ? Consultez également notre tableau des couples de serrage pour tous les moteurs marins Nanni. Et si vous avez des questions concernant la culasse de votre Beta Marine ou Craftsman ? N'hésitez pas à nous contacter, nous serons ravis de vous aider.
